AI 반도체 공급망 한국 미국 일본의 2026 전략과 병목 읽는 법

2026-10-02 · 테크 · 쥬곰 편집부

AI 반도체 공급망을 ‘누가 가장 좋은 GPU를 만드느냐’로만 보면 실제 병목을 놓친다. 연산 칩이 준비돼도 고대역폭 메모리가 부족하면 모델이 데이터를 기다린다. 좋은 칩과 메모리가 있어도 이를 촘촘히 연결할 기판·인터포저·패키징 장비와 검사 능력이 모자라면 출하하지 못한다. 서버가 완성돼도 전력, 냉각, 네트워크, 소프트웨어가 받쳐 주지 않으면 구매한 연산량을 활용할 수 없다.

한국·미국·일본의 2026년 정책도 한 줄짜리 국가 분업표로 설명되지 않는다. 한국은 메모리와 제조 기반 위에 설계·소프트웨어·서비스를 잇는 전체 생태계를 목표로 하고, 미국은 국내 제조와 첨단 패키징 연구를 연결하며, 일본은 소재·장비의 기반과 선단 로직 제조 재건을 함께 다룬다. 세 나라 모두 설계, 제조, 패키징에 참여하며 기업의 생산 거점도 국경을 넘는다. 아래 비교는 배타적인 역할이나 시장점유율 순위가 아니라 공개 자료에 나타난 정책의 강조점이다.

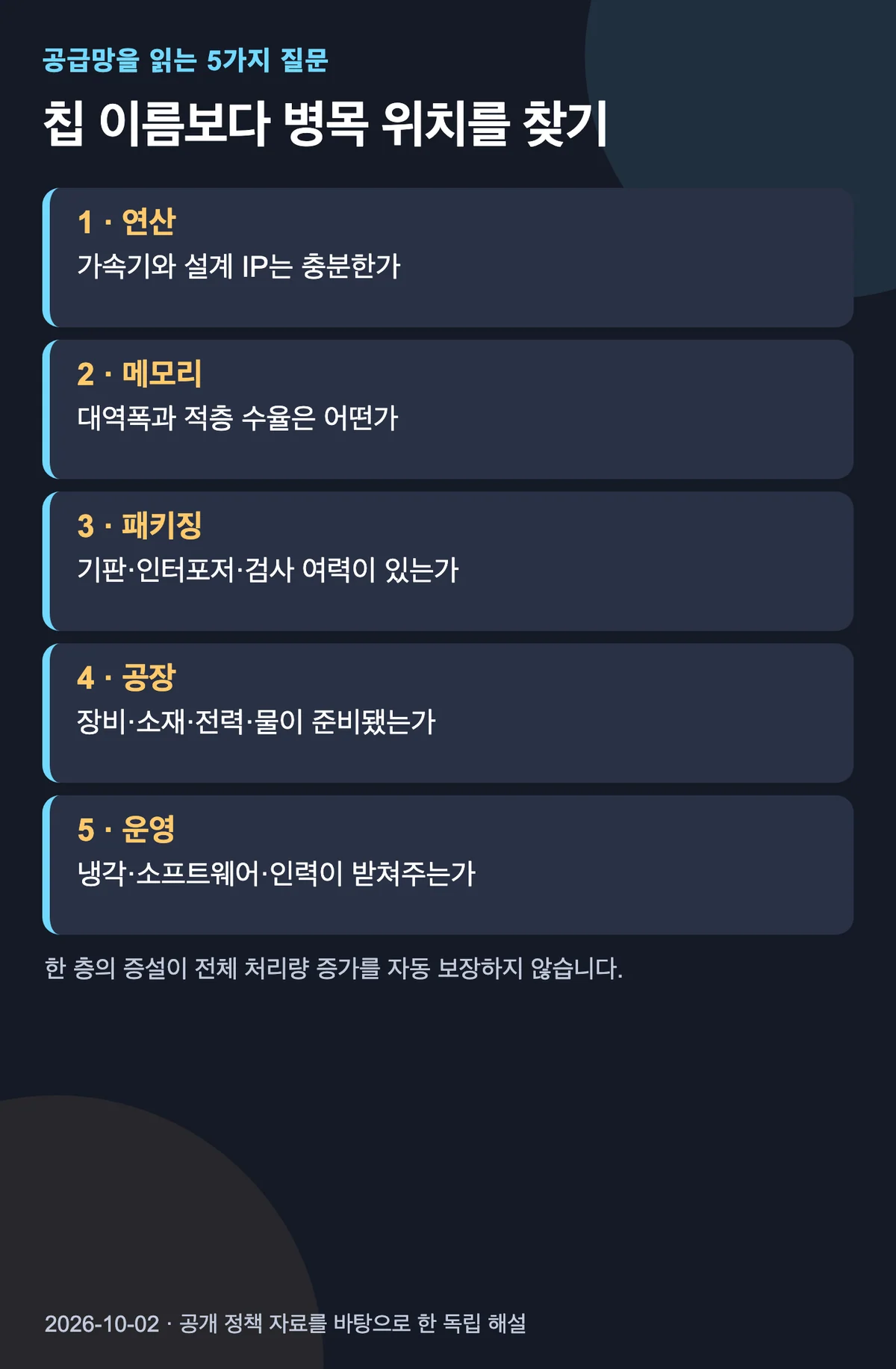

AI 칩을 7개의 층으로 펼쳐 보기

공급망은 완제품 이름보다 층으로 나누면 읽기 쉽다.

1. 업무와 모델: 학습, 대규모 추론, 개인용 기기, 자동차는 필요한 정밀도·메모리·응답 시간이 다르다.
2. 설계와 IP: 가속기 구조, CPU, 인터페이스, 설계 도구와 검증 IP가 칩이 할 일을 정한다.
3. 전공정 제조: 웨이퍼 위에 로직과 메모리 소자를 만들고 수율을 안정화한다.
4. 메모리: HBM과 다른 메모리가 가속기에 데이터를 충분히 빠르게 전달해야 한다.
5. 첨단 패키징: 서로 다른 칩렛과 메모리를 기판 또는 인터포저 위에 연결하고 전력과 열을 관리한다.
6. 소재·장비·검사: 웨이퍼, 화학재료, 노광·식각·증착·접합 장비와 계측·검사가 모든 공정을 지탱한다.
7. 시스템 운영: 서버, 네트워크, 전력, 냉각, 컴파일러, 프레임워크와 운영 인력이 실제 이용률을 결정한다.

어느 한 층의 생산능력이 2배가 됐다고 전체 AI 처리량이 2배가 되는 것은 아니다. 가장 느린 층이 병목이 되고, 병목을 해결하면 다음 제약이 드러난다. 그래서 투자액이나 공장 면적만 볼 것이 아니라 인증된 출하량, 수율, 연결 가능한 부품과 실제 시스템 이용률을 함께 봐야 한다.

한국은 칩에서 서비스까지 잇는 목표를 제시했다

과학기술정보통신부의 2026년 하반기 업무계획은 7월 16일 보고됐다. 계획은 AI 반도체 칩, 인프라, 네트워크, 소프트웨어, 서비스까지 국내에서 개발하는 ‘K-AI 반도체 풀 패키지 생태계’를 정책 목표로 내세우고, 초기 시장을 위한 공공조달 지원도 언급한다.

이 목표는 한국의 기존 메모리·제조 강점만으로 AI 시스템이 완성되지 않는다는 인식을 담는다. 자체 가속기가 있어도 개발자가 쉽게 쓸 컴파일러와 라이브러리, 실제 서버 검증, 안정적인 네트워크와 고객 업무가 필요하다. 반대로 국산 구성요소를 썼다는 사실만으로 비용·성능·호환성이 자동으로 입증되는 것도 아니다. 조달 수량보다 반복 구매, 실제 사용률, 소프트웨어 이식 시간과 장애 기록을 봐야 한다.

과기정통부는 현 세대의 물리적 한계를 넘기 위한 1나노급 초미세 소자와 차세대 적층 반도체인 HBM 개발에 들어가기 위해 2026년 하반기에 사전 기획을 마치겠다고 밝혔다. 이 표현은 중요한 경계를 만든다. 사전 기획 완료 목표는 1나노 양산이나 차세대 HBM 완성 발표가 아니다. 연구 과제의 범위, 예산, 참여 기관, 개발·검증 일정이 다음 확인 대상이다.

후공정도 별도 축이다. 산업통상부는 2026년 2월 27일 ‘반도체 첨단패키징 분야 기반조성 신규사업 시행계획’을 통합 공고하고 참여 기관을 모집했다. 공고는 인프라 구축 절차의 시작을 보여 주지만, 시설 가동률이나 양산 수율을 보여 주는 성과 자료는 아니다. 이후에는 어떤 장비가 언제 설치되고 누구에게 개방되는지, 시제품과 신뢰성 평가가 실제 고객 인증으로 이어지는지를 확인해야 한다.

미국은 첨단 패키징을 국내 제조의 필수 층으로 본다

미국 NIST의 National Advanced Packaging Manufacturing Program은 첨단 패키징을 여러 기능의 칩을 기판 위에 2차원 또는 3차원으로 매우 촘촘히 조립하는 기술로 설명한다. 하나의 거대한 칩을 만드는 것과 달리 기능별 칩을 결합하면서 성능과 전력 효율, 생산 효율을 높일 수 있지만 연결이 복잡해진다.

NIST는 이 프로그램의 첫 자금지원 공고에서 첨단 기판과 소재 연구를 위해 Absolics, Applied Materials, Arizona State University 등 3곳에 합계 3억 달러 지원을 확정했다고 밝혔다. 이는 공개된 프로그램 지원액과 수혜자 수이지 미국 전체 패키징 투자 규모나 기업의 매출·생산능력을 뜻하지 않는다.

프로그램이 제시한 기술 질문은 공급망을 읽는 좋은 기준이 된다.

• 여러 칩을 하나의 큰 칩처럼 움직이게 하면서 생산 효율을 유지할 수 있는가
• 촘촘히 연결된 조립체에 전력을 공급하고 열을 밖으로 뺄 수 있는가
• 내부가 보이지 않는 복잡한 패키지를 어떻게 검사하고 수리할 것인가
• 기존 육안 검사로 볼 수 없는 미세 구조의 장기 신뢰성을 어떻게 확인할 것인가

패키징은 단순한 포장 상자가 아니다. 칩렛 간 연결 속도, HBM과의 거리, 열 변형, 접합 수율과 검사 가능성이 시스템의 성능과 비용을 바꾼다. 전공정 공장이 늘어도 이 층이 따라오지 않으면 첨단 칩을 미국 안에서 완성한다는 목표가 지연될 수 있다.

일본은 17개 전략 기술 속에서 생태계 재구축을 추진한다

일본 내각부의 통합이노베이션전략 2026은 7월 14일 각의 결정됐다. 2026년부터 2030년까지의 제7기 과학기술·혁신 기본계획을 궤도에 올리기 위한 연차 전략으로, 주로 2026~2027년에 중점을 둘 조치를 정리한다. 반도체·정보통신 관련 기술은 조선, 항공, 디지털·사이버보안 등과 함께 17개 중요 기술 영역 가운데 하나다.

17개 영역에 포함됐다는 사실은 정책적 우선순위를 보여 주지만 곧바로 생산량이나 기술 격차를 보여 주는 지표는 아니다. 일본의 실제 공급망을 볼 때는 소재·장비 기업, 대학 연구, 센서와 전력반도체, 선단 로직 공장, 설계 인력과 해외 고객이 어떻게 연결되는지를 봐야 한다.

JETRO가 2026년 3월 5일 공개한 행사 보고서는 SEMICON Japan 2025의 발표자와 인터뷰 내용을 전한다. 인터뷰 참가자들은 일본의 소재·화학·장비와 정밀 제조 역량을 강점으로 언급했고, 요코하마국립대 관계자는 설계·개발 역량은 여전히 부족하다는 견해를 밝혔다. 이는 행사 발표자들의 평가이지 검증된 국가별 시장점유율 통계가 아니다. 보고서의 더 중요한 신호는 대학·기업·해외 기관의 공동 개발과 고객 연결이 필요하다는 점이다.

선단 제조 재건의 대표 사례로 거론되는 Rapidus의 회사 소개는 사업 범위를 선단 반도체 연구·개발·설계·제조·판매와 첨단 패키징 서비스까지로 적고 있다. 회사 연혁은 2025년 4월 IIM-1 파일럿 라인 가동, 같은 해 7월 2나노 GAA 트랜지스터 시제품의 전기적 동작 확인, 2027년 차세대 로직 반도체 양산 개시 계획을 제시한다.

이 일정은 회사가 밝힌 목표다. 트랜지스터 한 종류의 동작 확인과 고객이 원하는 칩의 경제적 양산은 다르다. 공정 수율, 설계 생태계, 패키징, 신뢰성, 고객 인증과 반복 주문이 모두 필요하므로 2027년 계획을 확정된 생산량으로 계산해서는 안 된다.

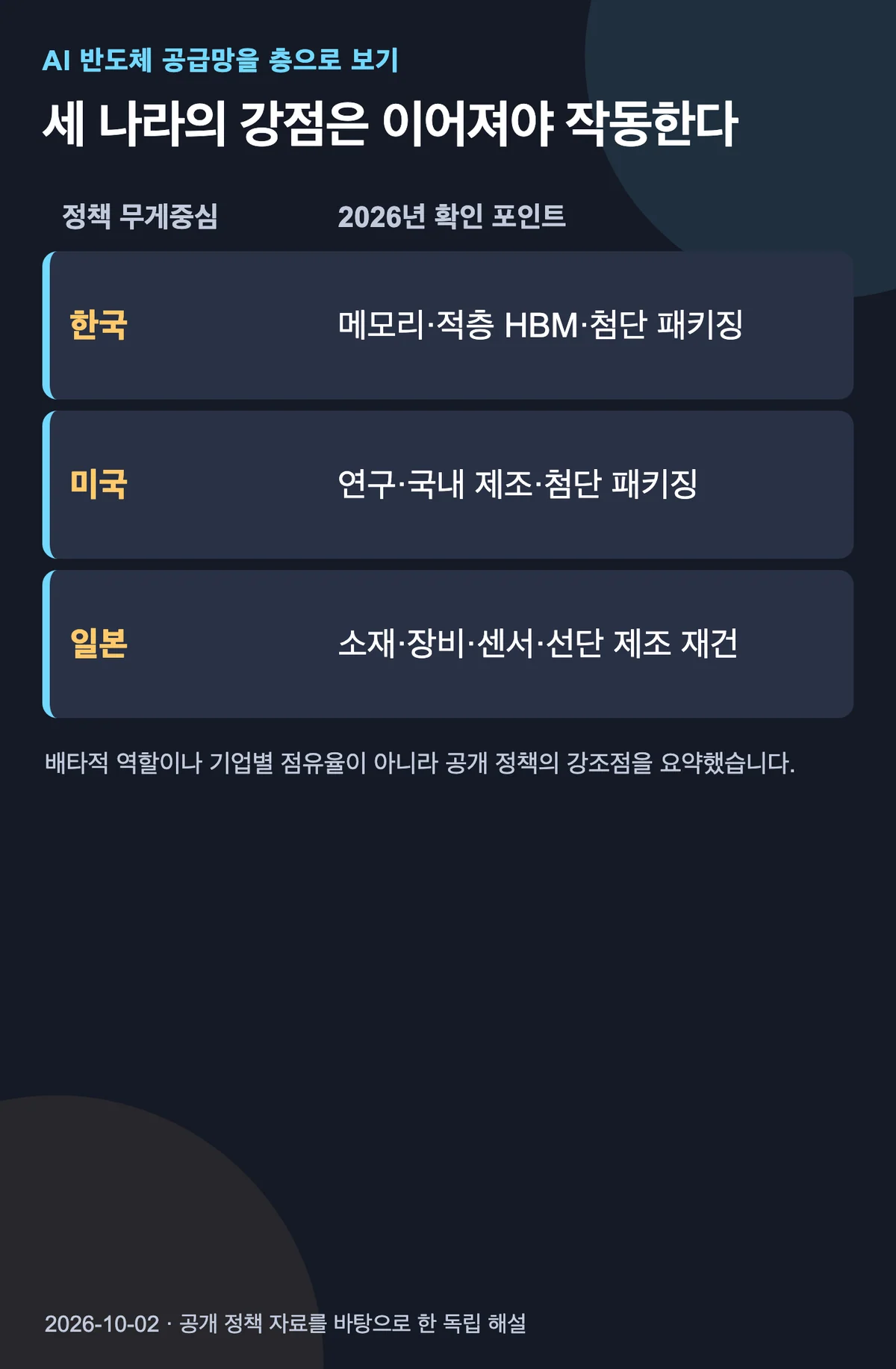

세 나라의 역할은 경쟁하면서도 서로 겹친다

‘한국은 메모리, 미국은 설계, 일본은 소재’라는 구호는 기억하기 쉽지만 의사결정에는 너무 거칠다. 한국에도 파운드리·설계·소재·장비 기업이 있고, 미국 기업은 메모리·장비·패키징에 참여하며, 일본도 센서·메모리·설계·로직 제조를 다룬다. 본사 국적과 웨이퍼 생산지, 패키징 장소, 장비 원산지, 최종 데이터센터 위치가 모두 다를 수 있다.

따라서 공급망 위험은 국가 이름을 한 칸에 적는 대신 부품별로 그린다. 가속기, HBM, 인터포저, 기판, 접합·검사 장비, 펌웨어, 컴파일러와 냉각 장치마다 1차 공급처, 대체 공급처, 전환에 필요한 인증 기간을 기록한다. 대체 부품이 존재해도 소프트웨어 수정과 신뢰성 시험에 6개월이 걸린다면 즉시 쓸 수 있는 예비 공급망은 아니다.

수요 시나리오가 달라지면 병목도 이동한다

같은 AI라는 이름 아래에도 필요한 시스템은 다르다.

• 초대형 학습: 많은 가속기와 HBM, 고속 네트워크, 대규모 전력·냉각이 동시에 필요하다. 통신과 메모리 대역폭이 칩 연산보다 먼저 막힐 수 있다.
• 클라우드 추론: 요청량의 시간대 변화, 응답 지연, 에너지 비용, 여러 모델의 배치가 중요하다. 최대 성능보다 처리량당 비용과 가동률이 핵심이다.
• 기업 전용 추론: 데이터 보안과 기존 시스템 연결이 중요하고, 작은 규모에서는 소프트웨어와 운영 인력이 하드웨어보다 더 큰 제약이 될 수 있다.
• 기기 내 AI: 전력과 발열, 크기, 원가, 센서 연결이 우선이다. 데이터센터용 최상위 칩의 공급량만으로 시장을 설명할 수 없다.

수요 예측도 주문 발표 한 건보다 배치 단계로 나눈다. 예약 물량, 고객 인증용 샘플, 설치된 서버, 실제 서비스에 쓰이는 가속기, 유료 업무의 이용률은 서로 다른 숫자다. 취소 가능 주문을 확정 소비로 보거나, 설치 용량을 100% 활용되는 연산으로 보면 공급 과잉과 부족을 모두 잘못 판단할 수 있다.

2026년 이후 추적할 6개의 지표

정책 발표를 실제 공급능력과 연결하려면 다음 지표를 주기적으로 확인한다.

1. 고객 인증과 양산 수율: 시제품 동작이 아니라 목표 성능으로 판매 가능한 칩의 비율과 반복 출하 여부를 본다.
2. HBM과 패키지의 결합 수율: 메모리 생산량뿐 아니라 적층, 접합, 열 관리 뒤 완성품으로 통과하는 비율을 본다.
3. 기판·인터포저·검사 리드타임: 웨이퍼가 있어도 후공정 슬롯이 없으면 매출과 서버 설치가 늦어진다.
4. 장비·소재 설치와 가동: 장비 주문액보다 반입, 설치, 공정 승인, 실제 가동률까지 추적한다.
5. 전력·냉각·네트워크 준비: 데이터센터 허가와 전력 연결 시점, 냉각 방식, 네트워크 증설이 서버 납품 일정과 맞는지 본다.
6. 소프트웨어 호환성과 이용률: 주요 모델이 안정적으로 동작하는지, 개발자 전환 시간이 얼마인지, 설치된 가속기가 실제 업무에 몇 시간 쓰이는지 본다.

수출 통제와 보조금 조건, 환율, 에너지 가격도 공급과 수요를 바꿀 수 있다. 다만 규정은 자주 바뀌므로 발표 날짜와 적용 품목, 유예 기간을 공식 문서로 확인해야 한다. ‘특정 국가 전체가 막혔다’는 식의 요약은 실제 허가 범위와 최종사용자 조건을 가릴 수 있다.

결론은 국가 순위보다 연결 가능한 공급망이다

2026년의 공개 자료는 세 방향을 보여 준다. 한국은 메모리와 제조 강점 위에 칩부터 서비스까지 잇는 생태계와 차세대 HBM·초미세 소자 연구를 계획한다. 미국은 3억 달러의 첫 첨단 패키징 연구 지원처럼 국내 제조의 빠진 고리를 메우려 한다. 일본은 17개 중요 기술 영역의 하나로 반도체·정보통신을 두고 소재·장비 강점과 선단 로직 제조 재건을 연결하려 한다.

그러나 계획, 사업 공고, 지원 확정, 시제품, 파일럿 라인, 고객 인증, 양산은 서로 다른 단계다. 공급망을 평가할 때 이 단계를 한 줄의 ‘성공’으로 합치지 말고, 가장 느린 층과 전환 시간을 찾는 편이 낫다. 이 글은 기술·정책 해설이며 특정 기업, 주식 또는 국가에 대한 투자 권유가 아니다. 실제 조달과 투자 판단에는 최신 계약 조건, 규제, 수율과 고객 자료를 별도로 검증해야 한다.
